انواع دستگاه دیاگ | 7 ویژگی‌ های برتر برای تعمیر کاران

دستگاه دیاگ یا همان عیب‌ یاب خودرو به یکی از ابزارهای کلیدی و غیرقابل‌ جایگزین در صنعت خودروسازی و تعمیرات خودرو تبدیل شده است. این دستگاه‌ها با استفاده از تکنولوژی‌ های نوین، امکان شناسایی سریع و دقیق خطاهای فنی خودرو را فراهم می‌ کنند و به تعمیرکاران کمک می‌ کنند تا در کمترین زمان ممکن، مشکلات را برطرف کنند.

با توجه به اینکه هر برند خودروسازی، سیستم‌های الکترونیکی و نرم‌ افزاری خاص خود را دارد، انواع دستگاه دیاگ نیز در مدل‌های متنوعی طراحی و عرضه می‌ شوند که هر کدام مختص یک یا چند مدل خودرو هستند. برای آشنایی بیشتر با معرفی بهترین دستگاه های دیاگ، بررسی دقیق قابلیت‌ های هر مدل دستگاه می‌ تواند بسیار مفید باشد. همچنین اگر قصد خرید دستگاه دیاگ خودرو را دارید، بررسی ویژگی‌ و کاربرد هر مدل می‌تواند به انتخاب بهتر و دقیق‌تری کمک کند.

انواع دستگاه دیاگ

در بازار امروز، دستگاه‌های دیاگ تنوع بالایی دارند و بسته به نیاز کاربران، چه تعمیرکاران حرفه‌ای و چه رانندگان عادی، در مدل‌های مختلفی طراحی و عرضه شده‌اند. شناخت انواع دستگاه دیاگ و تفاوت‌های آن‌ها می‌تواند به انتخاب بهتر، عیب‌یابی دقیق‌تر، و صرفه‌جویی در هزینه‌های تعمیر و نگهداری کمک کند. اگر با مفهوم این ابزار آشنا نیستید، پیشنهاد می‌کنیم ابتدا به مطلب دیاگ چیست؟ مراجعه کنید. همچنین برای درک بهتر فواید این دستگاه‌ها، مطالعه‌ی مطلب فواید دیاگ زدن ماشین توصیه می‌شود. در ادامه با مهم‌ترین انواع این دستگاه‌ها آشنا می‌شویم:

• دستگاه دیاگ بلوتوثی
• دستگاه دیاگ ثابت
• دستگاه دیاگ دستی

• دستگاه‌ اسکنر حرفه‌ای
• دستگاه‌ ارتباطی موبایل
• دستگاه‌ آنلاین
• دستگاه‌ تخصصی برنده

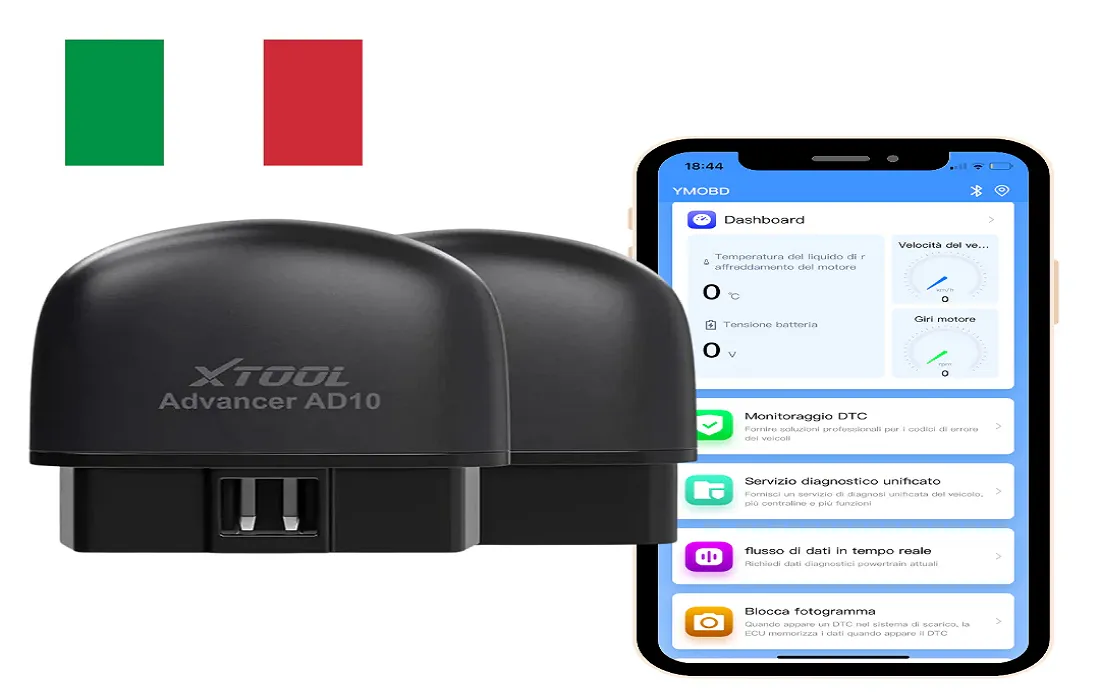

دستگاه دیاگ بلوتوثی

دستگاه دیاگ بلوتوثی یکی از محبوب‌ ترین انتخاب‌ ها برای رانندگان عادی و حتی برخی تعمیرکاران است. این دستگاه‌ ها از طریق درگاه OBD-II به ECU خودرو متصل شده و با استفاده از فناوری بلوتوث داده‌ها را به موبایل، تبلت یا لپ‌تاپ ارسال می‌کنند.بسیاری از اپلیکیشن‌های رایج مانند Torque یا Car Scanner با این مدل‌ها کار می‌کنند. در ادامه ویژگی های دستگاه دیاگ بلوتوثی را بررسی خواهیم کرد.

• نیاز به کابل ندارد (ارتباط بی‌سیم)
• مناسب برای بررسی سریع پارامتر های موتور، مصرف سوخت، خطا های ساده
• قابل استفاده برای تمام خودرو های دارای OBD-II
• قیمت مناسب و حمل‌ آسان





دستگاه دیاگ ثابت

این نوع از انواع دستگاه دیاگ مانند یک کامپیوتر صنعتی یا لپ‌ تاپ قدرتمند است که با استفاده از کابل به خودرو متصل می‌شود. اغلب در تعمیرگاه‌ های بزرگ یا مراکز خدمات پس از فروش کمپانی‌ های خودروسازی مورد استفاده قرار می‌گیرد. این دستگاه‌ ها از نرم‌افزار های تخصصی و پایگاه داده‌ های گسترده پشتیبانی می‌کنند.

• اتصال با کابل USB یا کانکتور مخصوص

• پشتیبانی از عملکرد های حرفه‌ ای مانند برنامه‌ ریزی ECU، ریست سیستم‌ ها، کالیبراسیون سنسورها

• اغلب همراه با تجهیزات جانبی مانند پرینتر، باتری خارجی و…

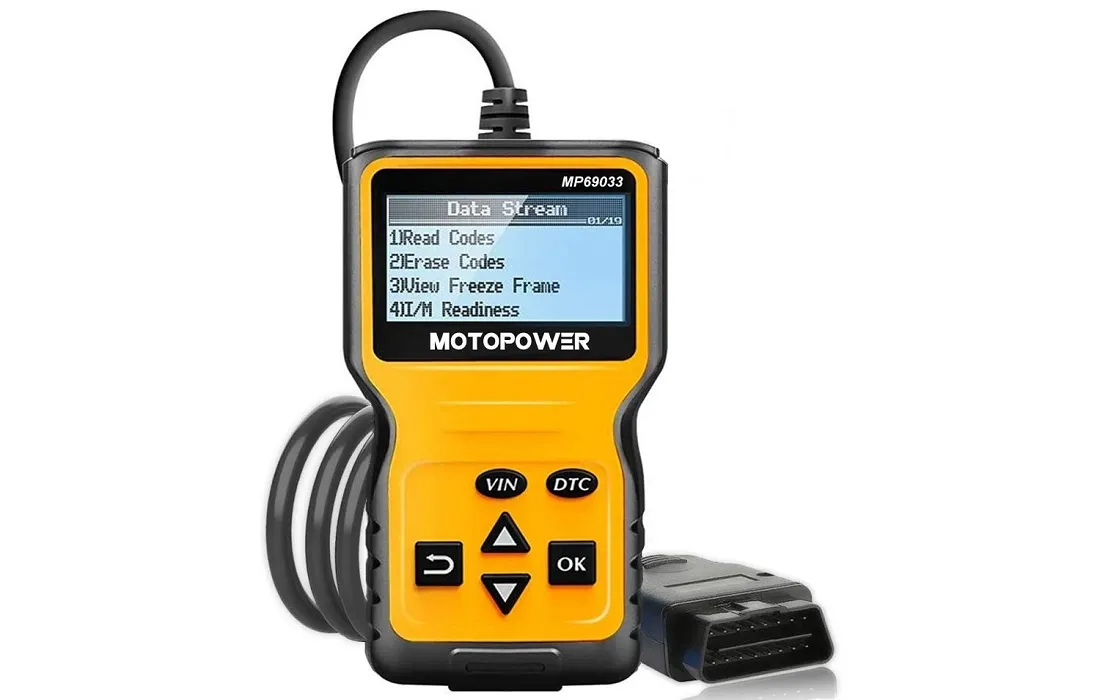

دستگاه دیاگ دستی

این دستگاه‌ ها بسیار کوچک و قابل‌ حمل هستند و معمولاً یک نمایشگر داخلی برای مشاهده کد های خطا و اطلاعات خودرو دارند. برخی از مدل‌ ها نیز فاقد نمایشگر بوده و فقط به عنوان یک واسط بین خودرو و لپ‌تاپ یا موبایل عمل می‌کنند.

• بدون نیاز به کامپیوتر یا موبایل (در مدل‌ های دارای نمایشگر)
• قابلیت خواندن و پاک کردن خطا های رایج

• راه‌ اندازی سریع در شرایط اورژانسی یا تست میدانی





دستگاه اسکنر حرفه‌ ای

این ابزار‌ ها به طور خاص برای تعمیرکاران و تکنسین‌های حرفه‌ای طراحی شده‌اند. دستگاه اسکنر حرفه‌ ای قادر به اسکن تمام ماژول‌‌ها، سیستم‌های کنترلی و حتی انجام تست عملکردی (Actuation Test) است. برخی مدل‌ ها از سیستم‌ عامل اندروید یا ویندوز بهره می‌برند.

• پشتیبانی از پروتکل‌ های متنوعی مانند CAN، KWP2000، ISO9141، J1850 باعث می‌شود دستگاه با خودروهای بیشتری سازگار باشد و عیب‌ یابی دقیق‌ تری انجام دهد.

• قابلیت ریست چراغ چک، انجام ری‌کالیبراسیون و برنامه‌ ریزی مجدد ECU
• نمایش گرافیکی داده‌ های لحظه‌ ای











دستگاه ارتباطی موبایل

این دستگاه‌ها برای اتصال ساده به خودرو و نمایش اطلاعات روی موبایل یا تبلت طراحی شده‌ اند. برخی از آن‌ ها تنها اطلاعات لحظه‌ ای را نمایش می‌ دهند و برخی دیگر می‌ توانند کد های خطا را نیز پاک کنند.

• راه‌اندازی سریع با اپلیکیشن موبایلی
• مناسب برای تست سلامت خودرو در حین رانندگی
• قابلیت مانیتورینگ دمای موتور، مصرف سوخت، عملکرد سنسور ها و…

دستگاه دیاگ آنلاین

این دستگاه‌ ها قابلیت اتصال به اینترنت یا سرور های تخصصی را دارند و اطلاعات به‌ روز عیب‌ یابی را از پایگاه‌ های داده دریافت می‌کنند. این ویژگی برای تعمیر خودرو های مدرن و وارداتی که نیاز به اطلاعات جدید دارند، بسیار مهم است.

• دریافت سریع آپدیت نرم‌ افزاری
• امکان ارتباط با دیتابیس شرکت‌ های خودرو‌سازی
• تشخیص خطا های جدید و خاص

دستگاه تخصصی برند ها

بسیاری از کمپانی‌ های بزرگ خودروسازی مانند BMW، مرسدس بنز، تویوتا و… دستگاه دیاگ اختصاصی خود را دارند. این دستگاه‌ ها به‌ طور انحصاری برای محصولات همان برند طراحی و بهینه شده‌ اند و عیب‌ یابی کامل و دقیق اجزای اختصاصی آن خودرو ها را ممکن می‌سازند.

• سازگاری کامل با سیستم‌ های داخلی برند مورد نظر
• توانایی انجام تنظیمات پیچیده مانند ریست گیربکس، تطبیق فرمان و…
• بروزرسانی منظم توسط شرکت مادر



نوع دستگاه دیاگ	روش اتصال	سطح کاربری	قابلیت‌ ها و مزایا	مناسب برای
دیاگ بلوتوثی	بلوتوث (بی‌سیم)	ساده و عمومی	سبک، ارزان، قابل‌حمل، سازگار با اپلیکیشن‌ های موبایل	رانندگان روزمره، کاربران عادی
دیاگ ثابت	کابل USB یا اختصاصی	حرفه‌ای	توانایی کامل برنامه‌ ریزی ECU، پشتیبانی از خودرو های مختلف	تعمیرگاه‌ های تخصصی، نمایندگی‌ ها
دیاگ دستی	مستقیم یا کابل	نیمه‌حرفه‌ای	کوچک، دارای صفحه نمایش، مناسب استفاده سریع در محیط‌های مختلف	مکانیک‌های سیار، نیمه‌حرفه‌ای
اسکنر حرفه‌ای	کابل یا وای‌فای	کاملاً حرفه‌ای	پشتیبانی از چندین پروتکل، تست عملکردی، قابلیت کدینگ	مراکز دیاگ، متخصصین فنی
ارتباطی موبایل	بلوتوث/USB	عمومی	ارتباط آسان با اپ، مناسب مانیتورینگ داده‌ های ساده	کاربران عمومی، کنترل سلامت خودرو
دیاگ آنلاین	اینترنت/سرور	حرفه‌ای به بالا	دریافت آپدیت زنده، اتصال به دیتابیس شرکت‌ ها	خودرو های مدرن، تعمیرگاه‌ های به‌روز
تخصصی برندها	کابل اختصاصی	تخصصی	دقیق‌ ترین عملکرد برای برند خاص، توانایی‌ های پیشرفته	نمایندگی‌ های رسمی، خودرو های لوکس

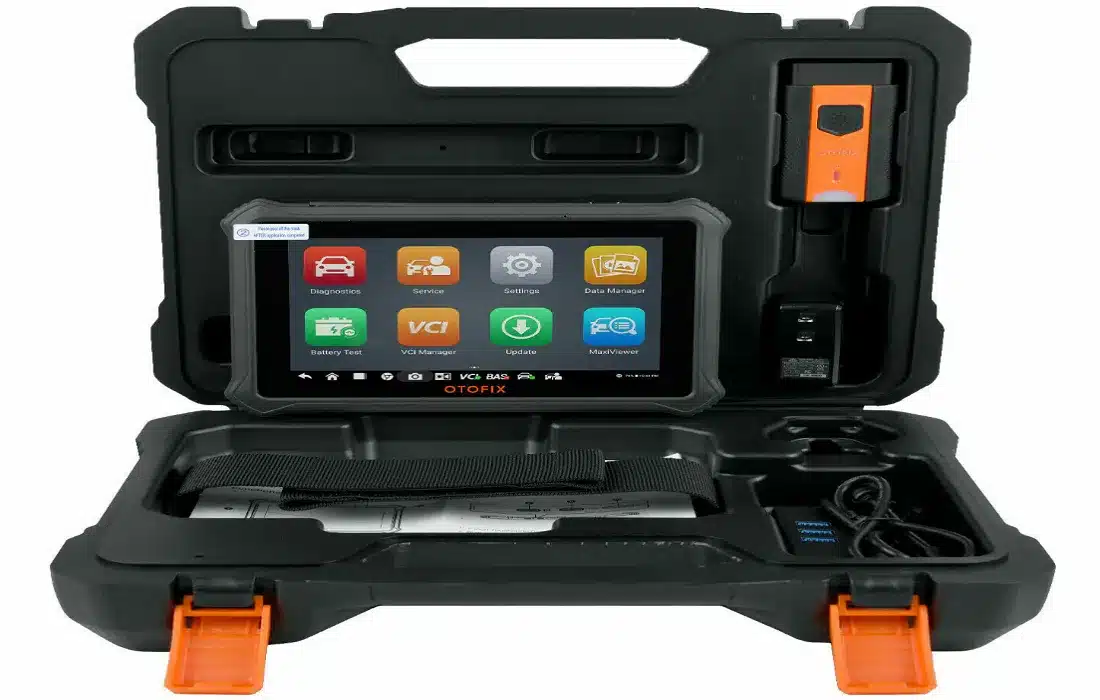

 بررسی نوع کارکرد انواع دستگاه دیاگ

انواع دستگاه دیاگ خودرو برای عملکرد صحیح و دقیق، باید به صورت کامل و هماهنگ با خودرو متصل شود. عدم اتصال صحیح می‌تواند باعث وصل نشدن دیاگ خودرو و مشکلات در فرآیند عیب‌ یابی شود. این اتصال و فرآیند عیب‌ یابی شامل چهار بخش اصلی است که هر کدام نقش حیاتی در عملکرد دستگاه دارند.

• نرم‌ افزار دیاگ خودرو
• کامپیوتر دستگاه دیاگ
• سخت‌ افزار دستگاه (اینترفیس)
• کانکتور ها و کابل‌ های ارتباطی



نرم‌ افزار دیاگ خودرو

 نرم‌ افزار مخصوص هر خودرو با توجه به مدل و برند آن، دستور العمل‌ ها و پروتکل‌ های متفاوتی دارد. استفاده از نرم‌ افزار اختصاصی باعث می‌ شود عیب‌ یابی بر اساس استاندارد های همان خودرو انجام شود و دقت و سرعت تشخیص مشکلات افزایش یابد.

کامپیوتر دستگاه دیاگ

 کامپیوتر یا واحد پردازش، اطلاعات جمع‌ آوری شده از خودرو را دریافت، تحلیل و دسته‌ بندی می‌ کند. این بخش مغز دستگاه است که داده‌ ها را به اطلاعات قابل‌ فهم برای تکنسین تبدیل می‌کند.

سخت‌ افزار دستگاه (اینترفیس)

این قسمت رابط فیزیکی میان ای‌سی‌یو (ECU) خودرو و کامپیوتر دستگاه دیاگ است. اینترفیس با استفاده از کابل‌ های مخصوص، امکان تبادل اطلاعات را فراهم می‌کند و داده‌ های عملکرد خودرو را به نرم‌ افزار منتقل می‌ نماید.

کانکتور ها و کابل‌ های ارتباطی

این کابل‌ ها بین دستگاه دیاگ و خودرو نصب می‌ شوند و مسئول انتقال داده‌ ها بین ECU و دستگاه هستند. کیفیت و سازگاری این کابل‌ ها نقش مهمی در سرعت و دقت عیب‌ یابی دارد.

در نهایت، انواع دستگاه دیاگ با توجه به نحوه اتصال و تجهیزات سخت‌ افزاری و نرم‌ افزاری خود، این چهار بخش را به شکلی هماهنگ به کار می‌گیرند تا فرآیند عیب‌ یابی دقیق، سریع و مطابق با استانداردهای خودرو انجام شود.







نکات مهم برای خرید انواع دیاگ

خرید دستگاه دیاگ مناسب نیازمند توجه به چند عامل مهم است که هر کدام می‌توانند تأثیر مستقیمی بر کارایی و دوام دستگاه داشته باشند. در این بخش، مهم‌ ترین نکات را به‌صورت خلاصه و کاربردی بررسی می‌کنیم.

• نوع خودرو و سازگاری با انواع دستگاه دیاگ
• انتخاب بین مدل دستی و ثابت
• کیفیت ساخت و برند دستگاه
• خدمات پس از فروش و گارانتی
• بدنه و طراحی فیزیکی دستگاه

نوع خودرو و سازگاری با انواع دستگاه دیاگ

پیش از انتخاب و خرید دستگاه دیاگ، لازم است حتماً به نوع خودرو و برند آن توجه داشته باشید. زیرا هر خودرو از پروتکل‌ها و سیستم‌ های ارتباطی خاصی استفاده می‌ کند و تنها زمانی می‌توان از یک دستگاه دیاگ انتظار عملکرد دقیق داشت که با ECU و سیستم نرم‌ افزاری خودرو شما کاملاً سازگار باشد. در واقع، بسیاری از دستگاه‌ ها فقط برای برند یا مدل خاصی از خودرو طراحی شده‌اند، بنابراین انتخاب اشتباه می‌تواند منجر به کارکرد ناقص یا حتی عدم شناسایی خطاها شود.

انتخاب بین مدل دستی و ثابت

یکی از تصمیمات مهم در هنگام خرید دستگاه دیاگ، انتخاب بین مدل‌ های دستی (سیار) یا ثابت است. اگر استفاده شما ساده و روزمره است یا فقط برای بررسی اولیه خطاها به دستگاه نیاز دارید، مدل‌ های دستی که سبک، قابل‌ حمل و راه‌اندازی سریع هستند، انتخاب مناسبی خواهند بود و امکان دیاگ زدن خودرو با موبایل را نیز فراهم می‌کنند. در مقابل، اگر به‌ عنوان تکنسین حرفه‌ ای یا در محیط تعمیرگاهی فعالیت می‌کنید، مدل‌ های ثابت با امکانات پیشرفته‌تر و قدرت پردازش بالاتر برایتان کارآمدتر خواهد بود.



کیفیت ساخت و برند دستگاه

کیفیت ساخت دستگاه دیاگ رابطه مستقیمی با عملکرد، دقت عیب‌ یابی و عمر مفید آن دارد. انتخاب برندهای معتبر و خرید از فروشندگان رسمی، به‌ شما این اطمینان را می‌دهد که دستگاه دارای استانداردهای لازم و قطعات با کیفیت است. در مقابل، محصولات بی‌ نام یا ارزان‌ قیمت معمولاً دقت کمتری دارند و ممکن است خیلی زود از کار بیفتند یا به‌ درستی از خودرو پشتیبانی نکنند.

خدمات پس از فروش و گارانتی

وجود خدمات پس از فروش و گارانتی یکی از عوامل مهم و اطمینان‌ بخش هنگام خرید دستگاه دیاگ است. اگر دستگاه شما در آینده دچار مشکل شود، داشتن گارانتی معتبر به شما کمک می‌ کند تا بدون دغدغه، آن را تعمیر یا تعویض نمایید. همچنین پشتیبانی فنی از سوی شرکت سازنده می‌ تواند در استفاده حرفه‌ ای از دستگاه و دریافت به‌روزرسانی‌ ها بسیار مفید باشد.

بدنه و طراحی فیزیکی دستگاه

ظاهر و طراحی فیزیکی دستگاه دیاگ، به‌ویژه برای کسانی که به‌ صورت مکرر از آن استفاده می‌ کنند، اهمیت زیادی دارد. دستگاهی که بدنه مقاوم، ضد ضربه و متناسب با شرایط کاری سخت داشته باشد، نه تنها طول عمر بیشتری خواهد داشت بلکه در محیط‌ های صنعتی یا تعمیرگاهی نیز بهتر عمل خواهد کرد. همچنین طراحی ارگونومیک و خوش‌ دست بودن دستگاه، حمل و کار کردن با آن را راحت‌ تر می‌ کند و تجربه کاربری بهتری را ارائه می‌ دهد.

جمع بندی مقاله انواع دستگاه دیاگ

در این مقاله با انواع دیاگ خودرو آشنا شدیم و بررسی کردیم که هر مدل دستگاه دیاگ چه ویژگی‌ ها و کاربردهایی دارد. دستگاه دیاگ به عنوان ابزاری حیاتی در صنعت تعمیرات خودرو، نقش مهمی در تشخیص سریع و دقیق عیوب فنی ایفا می‌ کند. با شناخت دقیق انواع دیاگ خودرو، می‌ توان انتخاب بهتری داشت و فرآیند تعمیرات را بهینه کرد. همچنین توضیح داده شد که نحوه کار دستگاه دیاگ بر پایه هماهنگی بین نرم‌ افزار، سخت‌ افزار، کامپیوتر مرکزی و کابل‌ های ارتباطی است.

برای انجام تعمیرات تخصصی‌تر، استفاده از تجهیزات مکمل مانند خرید دستگاه انژکتور شور و خرید رادیاتور شور نیز توصیه می‌شود تا عملکرد خودرو بهینه و فرآیند سرویس سریع‌تر انجام شود.

سوالات متداول

• انواع دستگاه دیاگ چه کاربردهایی در تعمیرات خودرو دارند؟

انواع دستگاه دیاگ عیوب خودرو را تشخیص می‌دهد.

• بهترین نوع دستگاه دیاگ برای استفاده شخصی کدام است؟
  دیاگ بلوتوثی یا موبایلی؛ ارزان، سبک و قابل‌ حمل است.
•  آیا همه دستگاه‌ های دیاگ برای تمام خودروها قابل استفاده هستند؟
  خیر؛ بعضی فقط مخصوص برند خاص‌اند.
•  دستگاه دیاگ چگونه خطاهای خودرو را تشخیص می‌دهد؟
  با اتصال به ECU خطا ها را خوانده و تحلیل می‌کند.
